Prüfung von Schutzgeräten

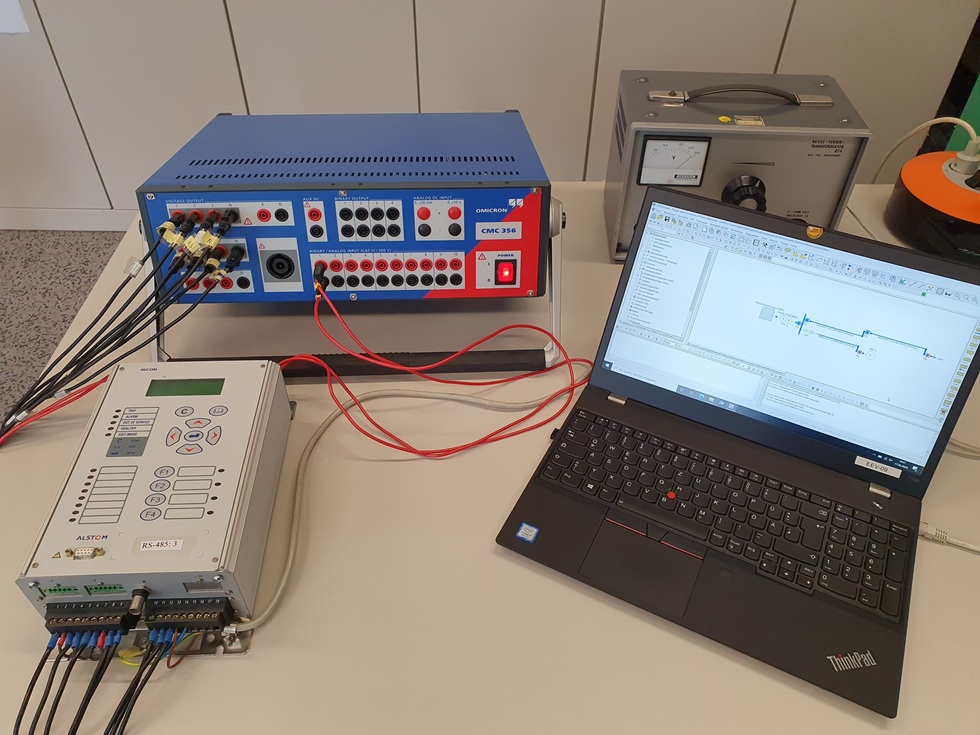

Das Netzberechnungsprogramm ATPDesigner unterstützt die Prüfung von Netzschutzgeräten mit Sekundärprüfeinrichtungen CMCxxx der Firma Omicron. ATPDesigner wird über eine IKT (Ethernet) - Verbindung unter Nutzung des Omicron CMEngine Interfaces mit der Sekundärprüfeinrichtung verbunden. Mit Hilfe der Berechnung netzdynamischer Ausgleichsvorgänge werden zeitliche Spannungs- und Stromverläufe berechnet und zur Sekundärprüfeinrichtung per IKT-Verbindung übertragen. Die Echtzeitreaktionen des Netzschutzgerätes werden mit Hilfe der binären Eingänge der Sekundärprüfeinrichtung erfasst, die Schutzreaktionen ausgemessen und in einem Dialog direkt in ATPDesigner dargestellt.
EZA-Modelle in Anlehnung an VDE-AR-N 4110/4120
Da das Netzberechnungsprogramm ATPDesigner über ein generisches Modell für Dezentrale Erzeugungsanlagen in Anlehnung an VDE-AR-N 4110/4120 verfügt, können die Reaktionen von Netzschutzgeräten unter Berücksichtigung Dezentraler Erzeugungsanlagen mit Netzstromrichtern untersucht und aufwändige Feldtests vermieden werden.
